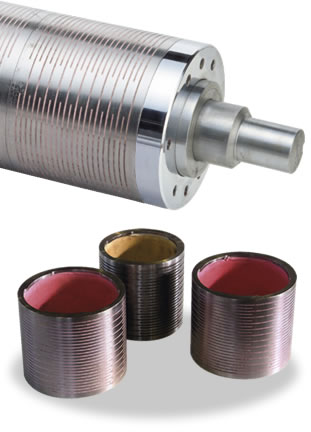

FLEXIBLE STEEL EXPANDER ROLL

フレキシブル・スチール・エキスパンダーロール

(PAT申請中)

金属ロールで曲線湾曲を実現。小幅スリットを均一に割る。

フレキシブルエキスパンダロールは、シートのスリット後の均一分割を目的としたエキスパンダロールです。
スチールエキスパンダロールでありながら、ゴムエキスパンダロールのような曲線湾曲を実現。今までできなかった小幅の均等分割も驚くほどの性能で可能となり、大きな成果を上げています。

●特徴

  • 表面が完全な湾曲のため分割位置にムラがない。
  • 効率がよいため湾曲(弧高)の量が微小でよい。
  • 極めてメカロスが小さいため、薄いシートでも無駆動で使用ができます。
  • 金属なので共振点が高く高速回転に最適。
  • 金属なので表面の摩耗が少なく長寿命。(表面加工も可能)
  • 金属なので通電性があり静電気に有利。



表面処理:ニッケルメッキ
    :モリブデン熔射
形  状:均等R型
中速高速(毎分200m/分〜2,000m/分)



●仕様

外 径 面 長 軸 径
110φ 500〜1,800 φ40〜45
125φ 500〜1,800 φ40〜50
150φ 1,000〜2,200 φ60〜70
※165φ 1,000〜2,000 φ70〜75
※188φ 1,000〜3,200 φ70〜80
215φ 2,000〜3,500 φ90〜110
265φ 2,500〜 φ110〜130

※印はスタンダードタイプです。(その他特殊タイプも制作します。)
